PBO（聚苯并双口恶唑）纤维的抗张强度和模量均为芳纶的2．5倍，比碳纤维高出许多。它的高强度、高模量和耐高温性，素有纤维之王之称，由于兼备力学性能和耐高温、抗燃等两种最高特性，接近于理想的超纤维。　

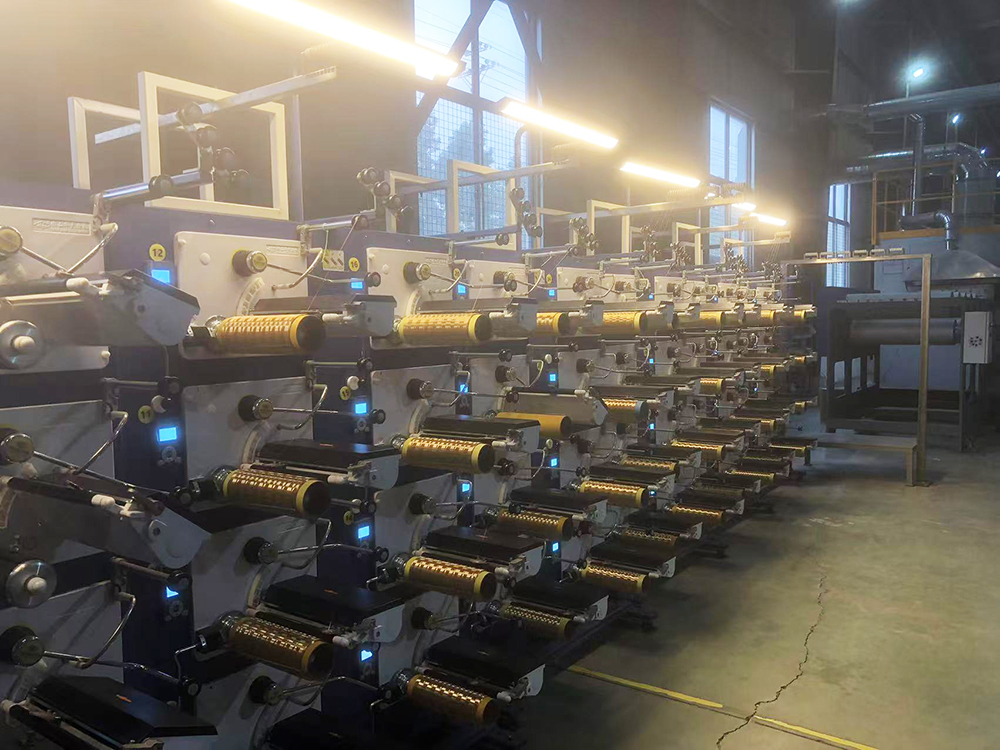

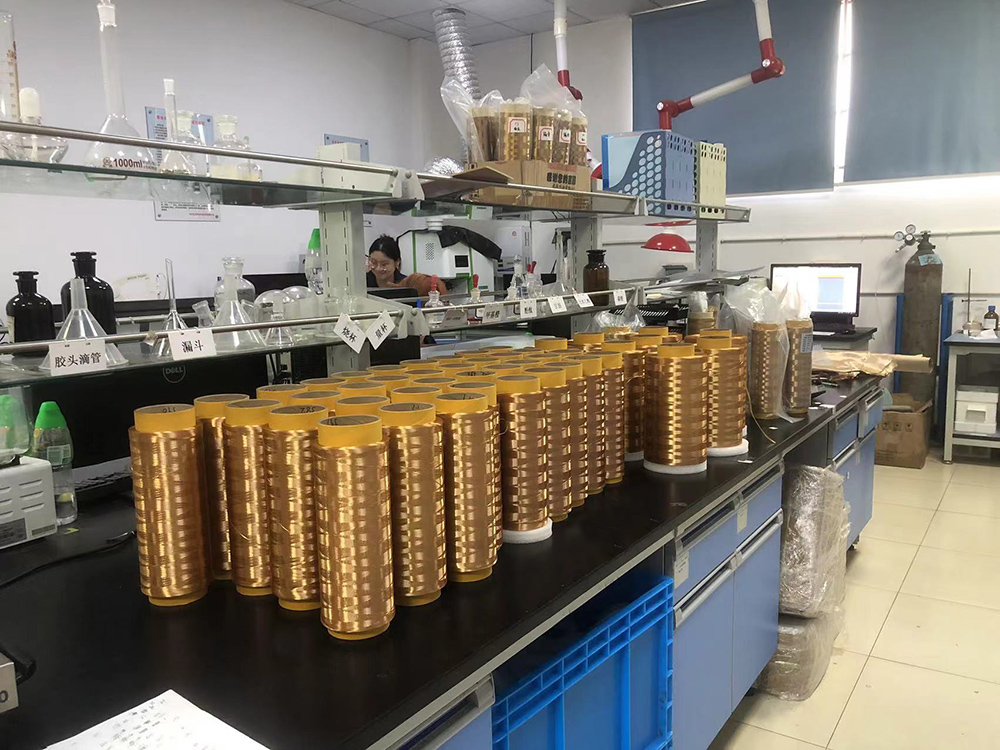

PBO的生产方法很多，但最好的方法是使4，6－二氨基间苯二酚与对苯二甲酸在多聚磷酸溶剂和缩合剂中进行溶液加热聚合，所得聚合液为液晶状态，经脱泡和过滤后可直接进行干喷纺而制得初纺丝，由于纺丝时刚直的分子链经空气层时已高度取向，因此初纺丝的强度和模量已达到了37cN/dtex和1148cN/dtex，不再需要像通用纤维那样再经过牵伸工序，如果制备高模量的纤维，可将初纺丝在600℃以上的高温进行热处理，所得高模量丝的强度不变，而模量迅速升高到1766cN/dtex，其纤维呈现黄色的金属光泽。

PBO纤维具有四大超级特殊性能，即高强度、高模量、高耐热性和高抗燃性。

耐热性
PBO的耐热性相当高，根据热质量分析所测得的在空气中的热解温度为650℃，在316℃下经100小时仍能保持其质量不变；PBO无熔点，即使在高温下也不熔融，工作温度可达330℃左右。

强度和模量
PBO的力学性能大体为对位芳酰胺纤维的1倍，比强度和比模量超过钢丝，以工程单位计，其力学性能也优于钢丝，为合成纤维中惟一力学特性超过钢丝的合成纤维。

抗燃性

PBO纤维的平织物经垂直法燃烧试验证实，它在接触火焰时不收缩，移去火焰后基本上无残焰，布料的柔软性基本不变，其性能尽管与无机纤维相近，但不脆，耐屈折性好，可用于制备短纤维、短切纤维、纺织丝、毡和纺织物等。
